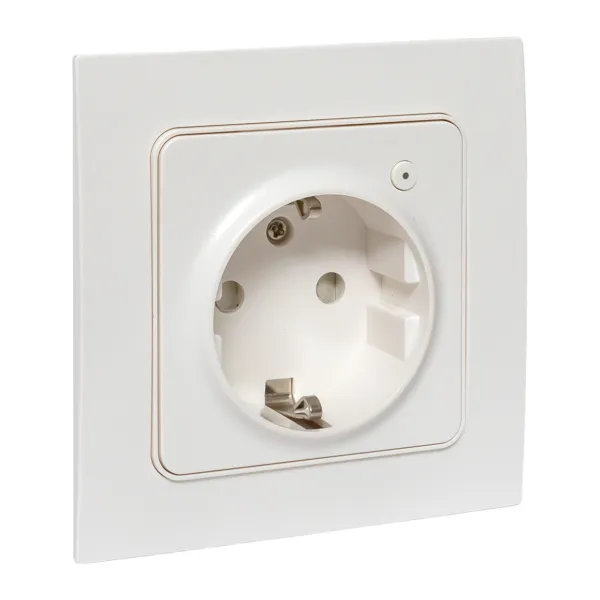

EKF Socket with power monitoring with custom firmware

Custom firmware for EKF Socket models

TS011F _TZ321A_arrqgd67

Автор не несет никакой ответственности, если вы, воспользовавшись этим проектом, превратите свою умную розетку в полоумную.

Возмножности

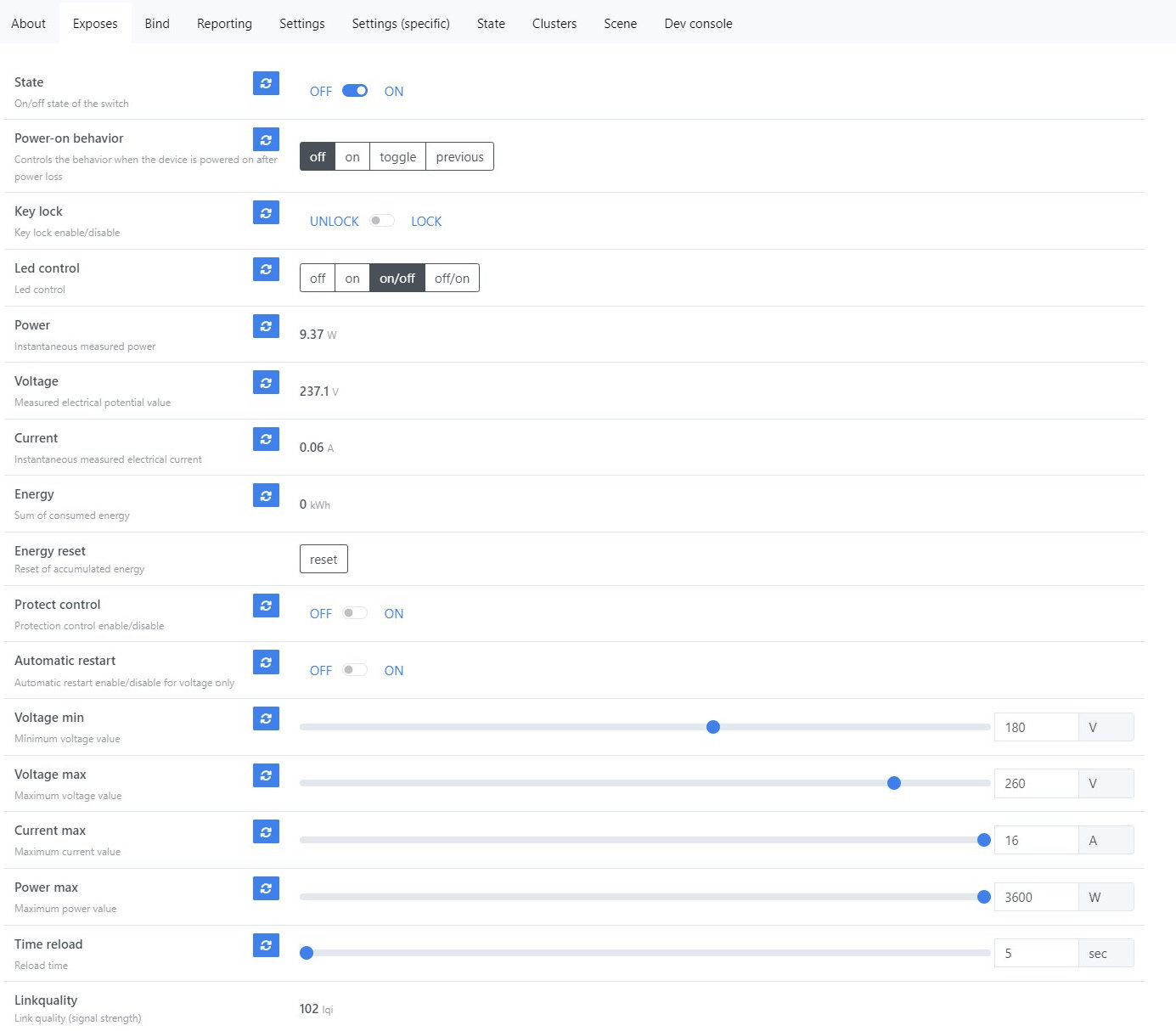

State - выводит текущее состояние розетки.
Power-on behavior - настраивает в какой режим переходит розетка при подаче питания.
Key lock - блокирует кнопку на корпусе устройства. Включить/выключить блокировку можно только удаленно!
Led control - управление работой светодиода.
- off - всегда выключен.
- on - всегда включен.
- on/off - включен, когда розетка включена, выключен, когда розетка отключена.
- off/on - выключен, когда розетка включена, включен, когда розетка отключена.
Power - выводит текущее значение мощности.
Voltage - выводит текущее значение напряжения.
Current - выводит текущее значение силы тока.
Energy - выводит текущее значение накопленной энергии.
Energy reset - сбросить на 0 текущее значение накопленной энергии.
Protect control - включение контроля перегрузки по напряжению, току или мощности.
Automatic restart - включение нагрузки после устранения перегрузки (если до перегрузки розетка была включена). Работает только для напряжения.
Voltage min - минимально допустимое напряжение. Если напряжение становится ниже этого параметра и Protect control включен, то нагрузка отключается. Если установлено в 0, то ограничение отключено.
Voltage max - максимально допустимое напряжение. Если напряжение становится выше этого параметра и Protect control включен, то нагрузка отключается. Если установлено в 0, то ограничение отключено.
Current max - максимально допустимый ток. Если ток становится выше этого параметра и Protect control включен, то нагрузка отключается. Максимальное значени 16А. Если установлено в 0, то ограничение отключено.
Power max - максимально допустимая мощность. Если мощность становится выше этого параметра и Protect control включен, то нагрузка отключается. Максимальное значени 3600W. Если установлено в 0, то ограничение отключено.
Time reload - время в секундах от 5 до 60 через которое произойдет попытка повторого включения после перегрузки по напряжени. Включение происходит только в том случае, если напряжение находится в пределах, между Voltage min и Voltage max.

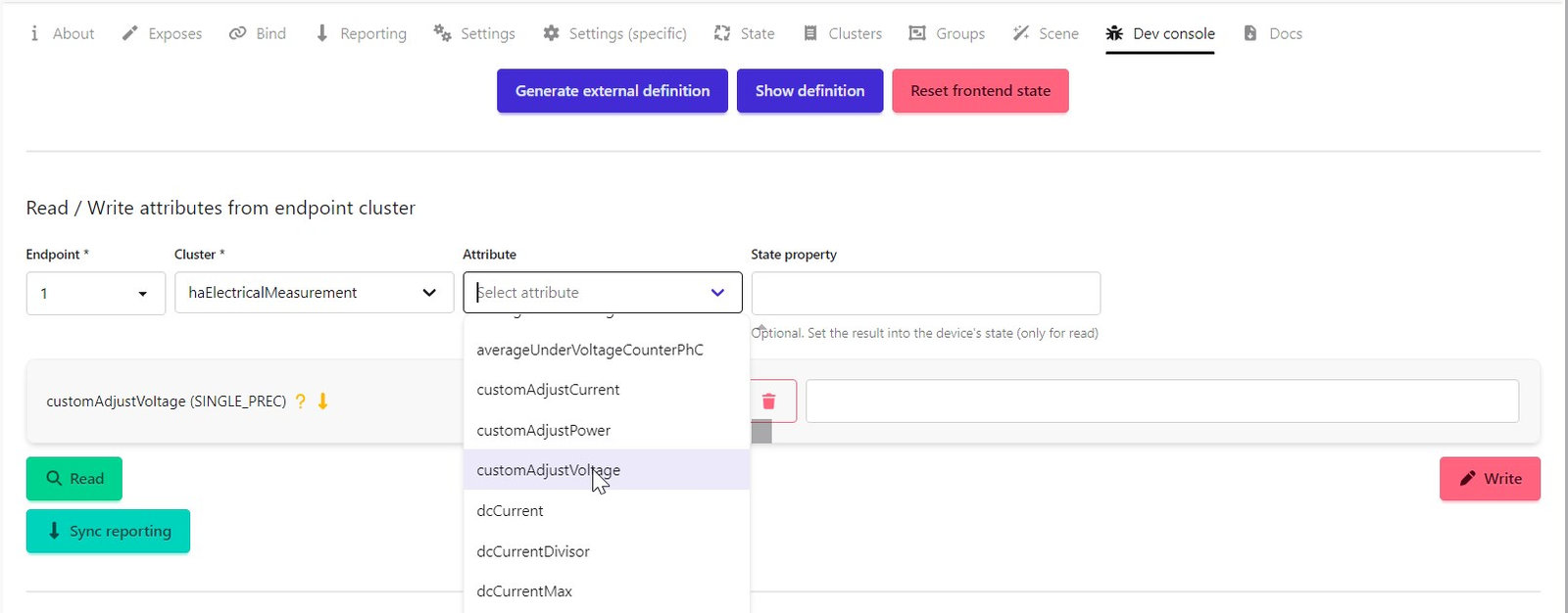

Так же есть возможность корректировки таких показаний, как Voltage, Current и Power. Настройка корректировки доступна из dev-консоли в zigbee2mqtt. Корректировка возможна в пределах от -99.0 до 100.0. Это в процентах. Например -2.5 заставит понизить значение со 100% до 97.5%, т.е. значение умножится на 0.975. Для осуществления корректировки, например Voltage, нужно выбрать кластер haElectricalMeasurement и в нем атрибут customAdjustVoltage

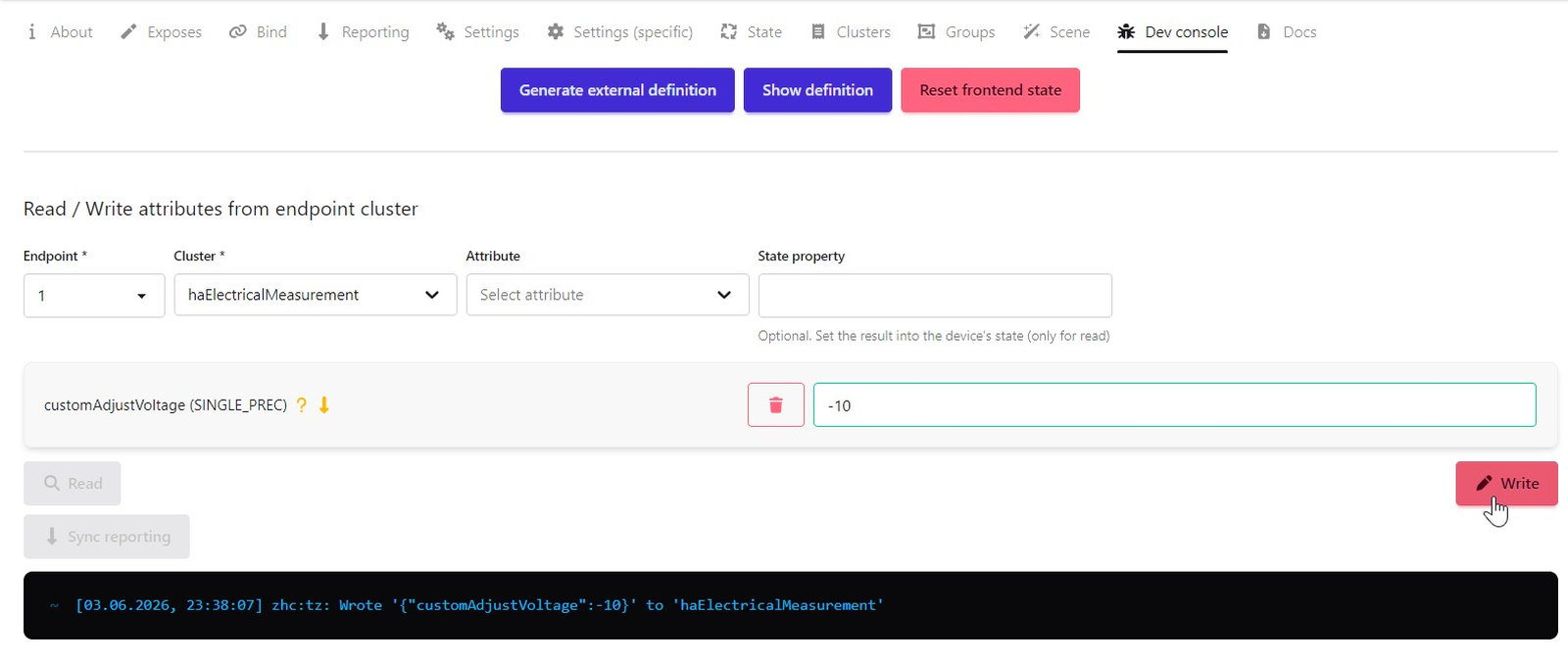

И просто записать значение.

Корректировка обнулится при подключении к новой сети.

Подключение к сети происходит при длительном удержании кнопки на самой розетке. Или нужно подавать питание и обесточивать не менее 5 раз подряд. Каждая подача питания не должна длиться более 2-х секунд. Пауза между подачами питания должна быть такой, чтобы успевал погаснуть светодиод (можно больше, но не меньше).

Как обновить с оригинальной прошивки на кастомную.

Раскрыть

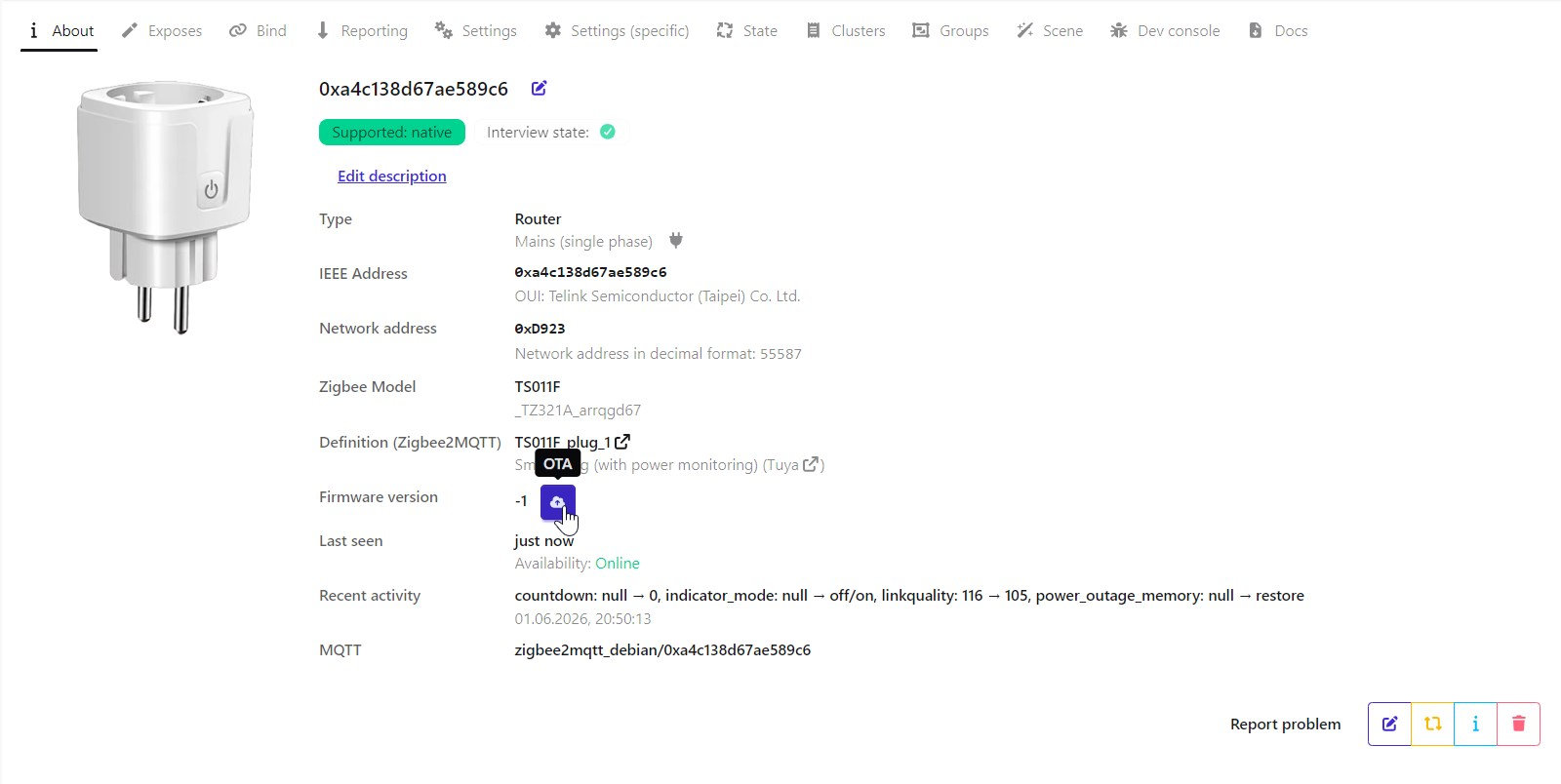

`zigbee2mqtt` нужно переключиться в новый интерфейс - `zigbee2mqtt-windfront`. Скачиваем из репозитория [OTA файл](https://github.com/slacky1965/socket_ekf_stockholm_zrd/raw/refs/heads/main/bin/1002-1602-1111114b-socket_ekf_stockholm_zrd.zigbee) обновления. Заходим в устройство. И справа от `Firmware version` видим значок облака. Нам сюда.

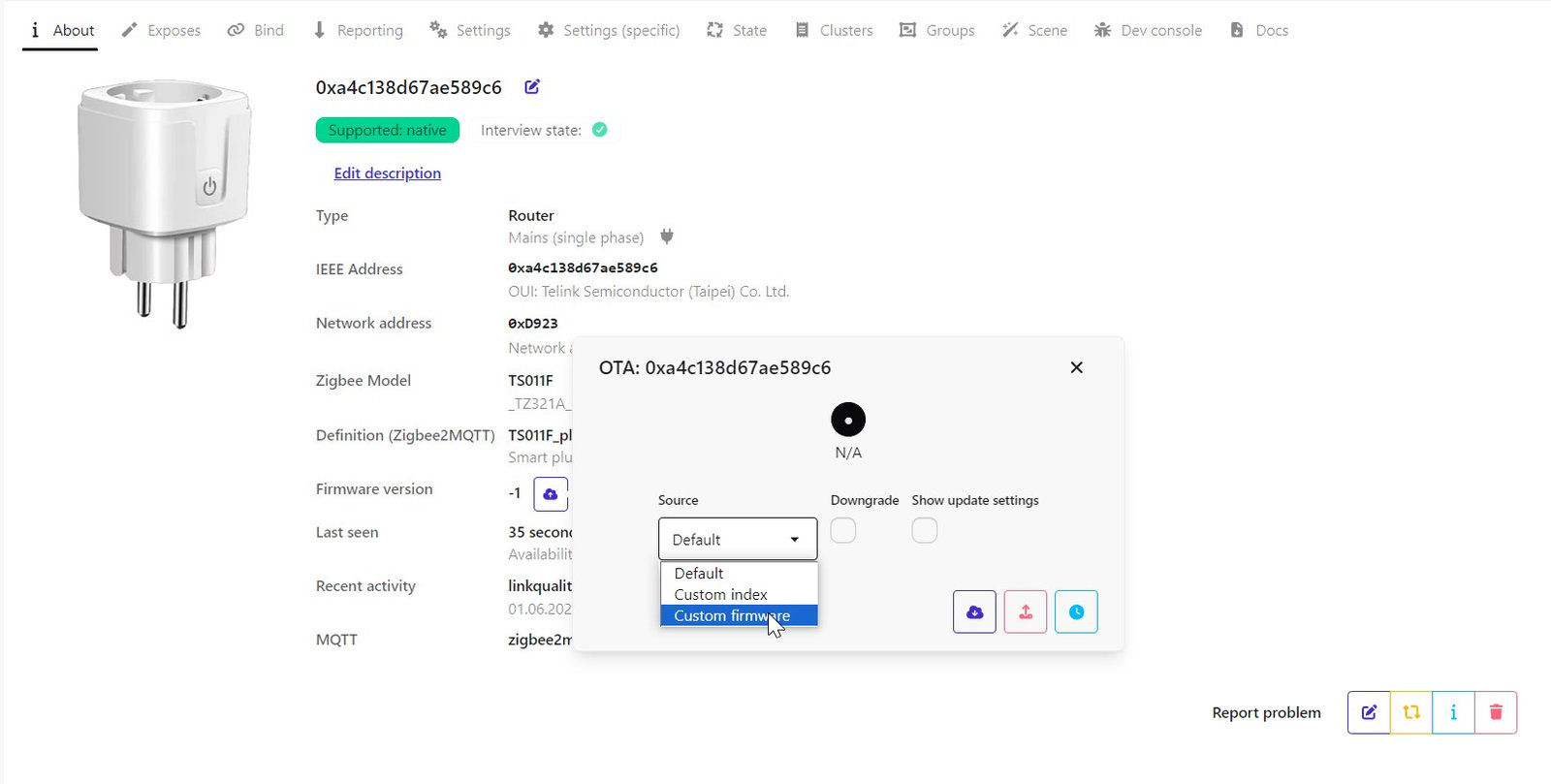

Далее выбираем `Custom firmware` из вываливающегося списка.

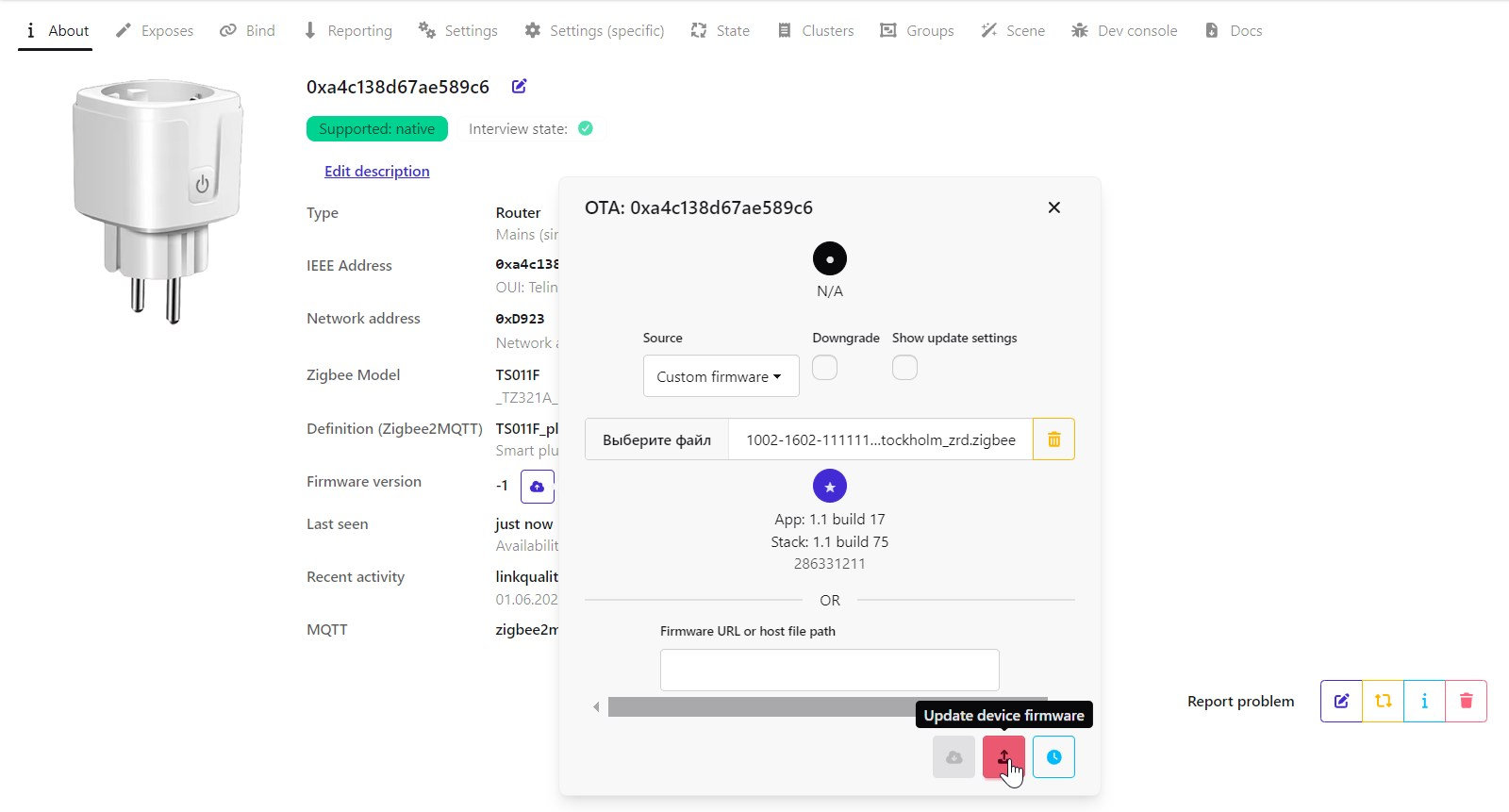

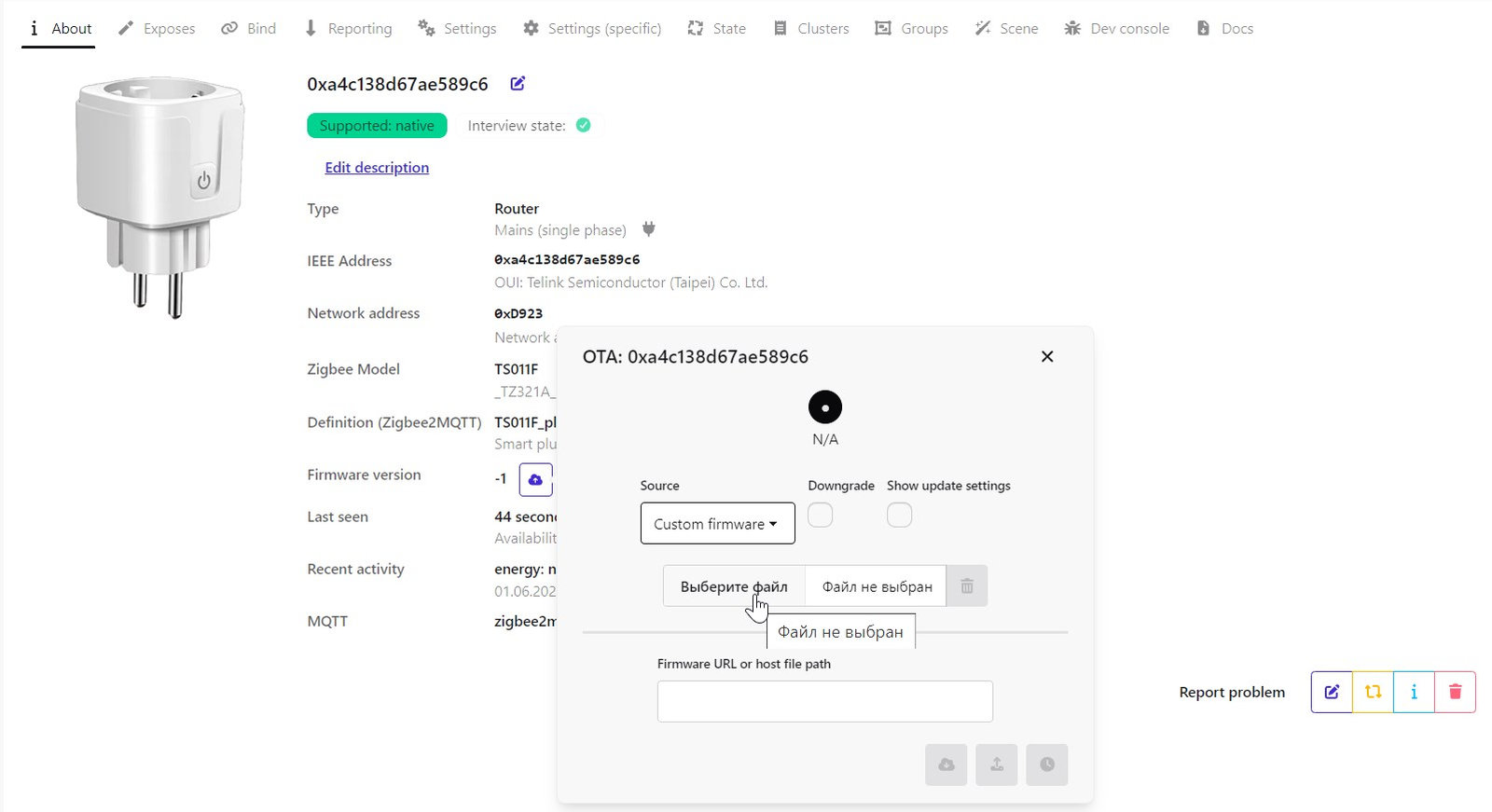

После этого выбираем файл, который скачали по ссылке чуть выше.

Жмем обновить.

Чтобы понять, пошло обновление или нет, идем в пункт `OTA`. Там будет около иконки розетки вращающийся кружок со стрелками, а также справа шкала обновления со временем.

После завершения обновления светодиод на розетке начнет моргать. Нужно разрешить добавление новых устройств в `zigbee2mqtt`. Розетка добавится с новым адресом, новым названием и новыми параметрами. Старую оригинальную версию устройства можно удлалить с помощью `Force remove`.

Связаться со мной можно в Telegram.

Если захотите отблагодарить автора, то это можно сделать через ЮMoney

История версий

1.0.01
- Начало.
1.0.02
- Добавлена корректировка Voltage, Power и Current.
1.0.03
- Устранен баг с отрицательной мощностью.
